KVM-Extender von IHSE — geplant und integriert von controlrooms
In einer professionellen Leitstelle gehört die Rechentechnik nicht unter den Operator-Tisch, sondern in einen klimatisierten, zugangsgeschützten Technikraum. KVM-Extender machen genau das möglich: Sie trennen den Operator-Arbeitsplatz räumlich vom Rechner und übertragen Bild, Tastatur, Maus, USB und Audio verlustfrei über Cat-X-Kupfer oder Glasfaser — von wenigen Metern bis zu mehreren Kilometern.
Als langjähriger IHSE-Systemintegrator setzt controlrooms die Draco-Extender dort ein, wo Verfügbarkeit zählt: weniger Lärm und Wärme am Arbeitsplatz, physisch geschützte Server, latenzarmer Zugriff und — über optionale redundante Übertragungswege — ein Verfügbarkeitsgrad bis hin zu vollredundanten Szenarien. Jeder Extender lässt sich als Punkt-zu-Punkt-Strecke betreiben oder in eine Draco-tera-KVM-Matrix einbinden. Planung, Integration und Service kommen aus einer Hand.
DVI

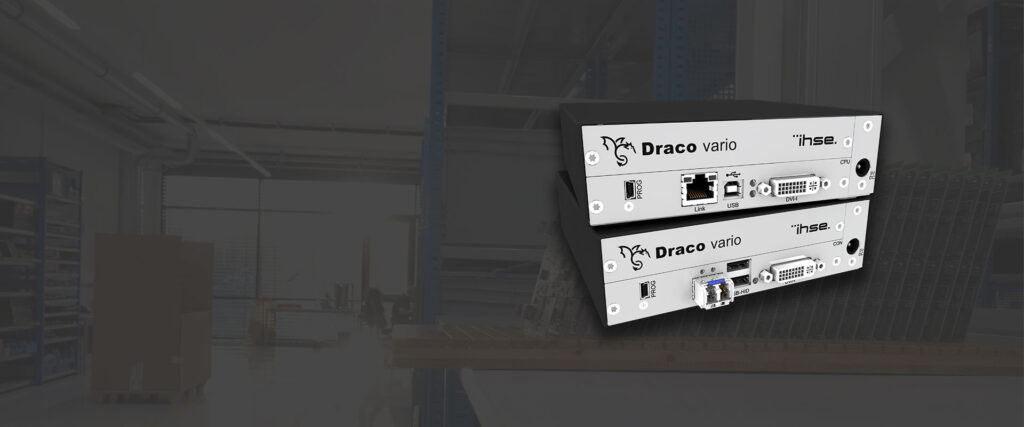

Draco vario DVI-Extender (Serie 474)
Bewährter modularer DVI-Extender für klassische Arbeitsplätze.
Der Draco vario DVI ist der zuverlässige Allrounder, wenn Monitor, Tastatur und Maus vom Rechner getrennt werden sollen, ohne Auflösungen jenseits von Full HD zu benötigen. controlrooms setzt ihn dort ein, wo ein robuster, wirtschaftlicher und langzeitstabiler 24/7-Betrieb im Vordergrund steht. Durch den modularen Aufbau ergänzen wir bei Bedarf USB 2.0, Audio oder serielle Kanäle — und binden ihn auf Wunsch in eine Draco-tera-Matrix ein.
- Serie / Artikel: 474 · L474 (CPU) / R474 (CON)
- Signal: DVI-D Single-Link (DVI-I/VGA optional)
- Max. Auflösung: 1920×1200 / 1920×1080 / 2048×1152 @ 60 Hz
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode 1.000 m
- Optionen: USB-HID; USB 2.0 (50/480 Mbit/s); Audio analog/digital; RS232/RS422; Redundanz

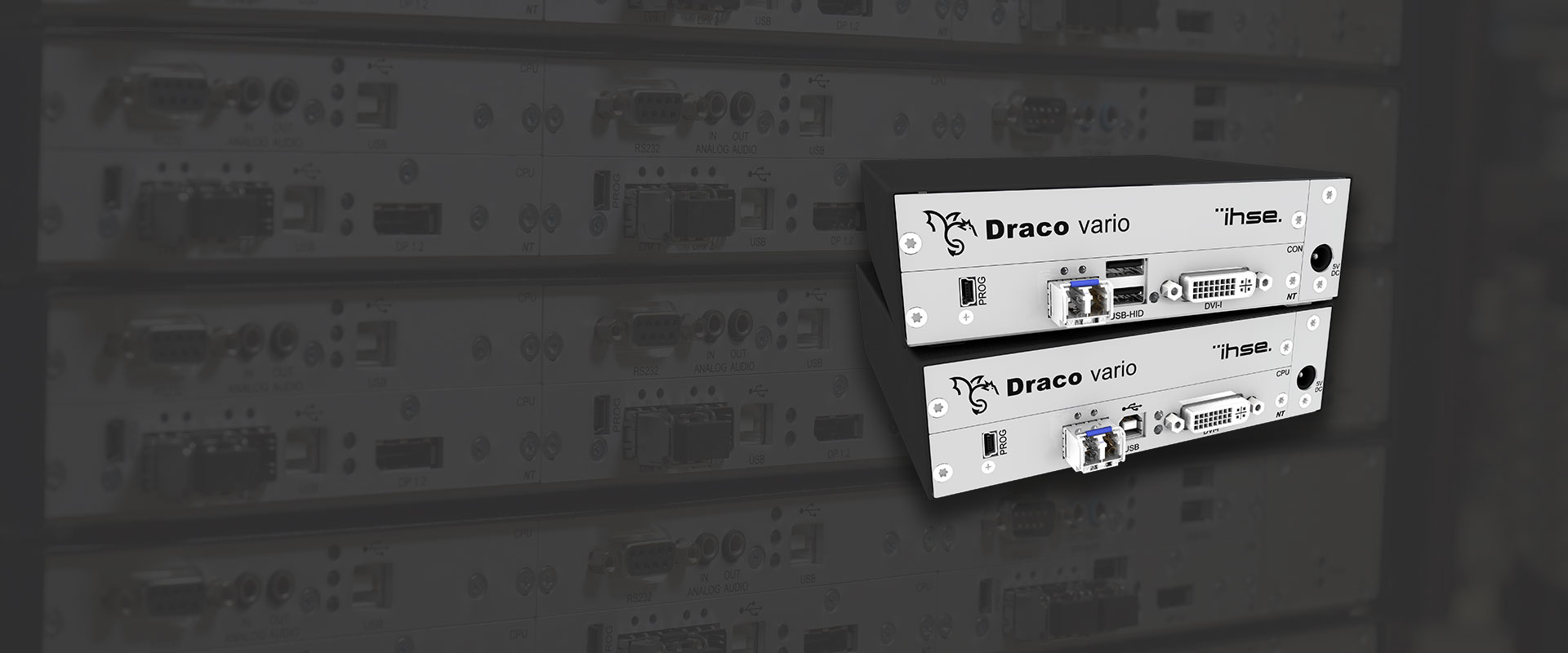

Draco vario ultra DVI-I (Serie 494)
DVI- und VGA-Quellen flexibel verlängern — mit integrierter Skalierung.
Die ultra-Variante richtet sich an gemischte Umgebungen, in denen sowohl digitale DVI- als auch analoge VGA-Quellen sauber an einen abgesetzten Arbeitsplatz gebracht werden müssen. Integrierte Bildskalierung und ein OSD-Menü erleichtern die Anpassung an unterschiedliche Monitore — praktisch beim Modernisieren bestehender Anlagen. controlrooms nutzt das, um ältere Quellen verlustarm in eine moderne Leitstellen-Infrastruktur zu überführen.
- Serie: 494 (Draco vario ultra DVI)
- Signal: DVI-I (DVI-D + VGA), Single-Link, integrierte Skalierung + OSD
- Max. Auflösung: 1920×1200 @ 60 Hz
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 1.000 m
- Optionen: USB 2.0; Audio analog/symmetrisch/digital; RS232/RS422; PS/2; Redundanz

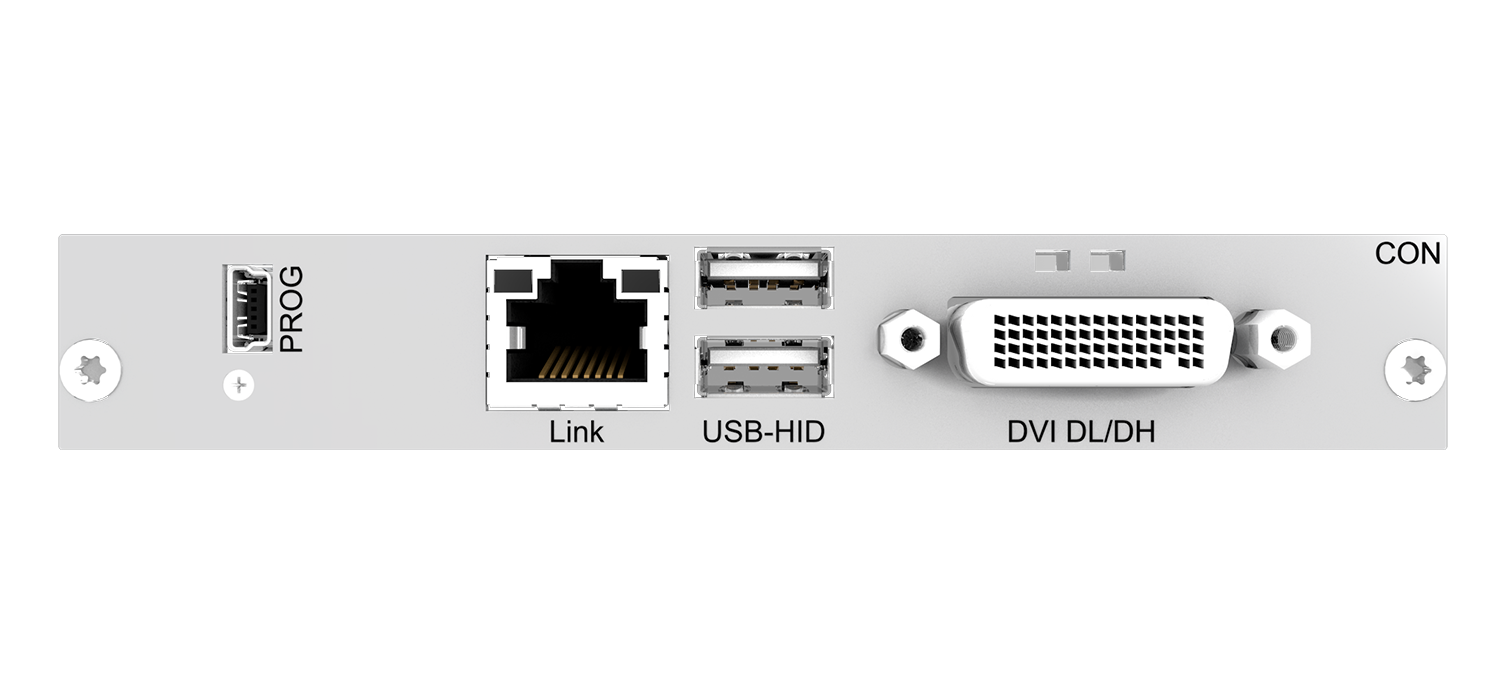

Draco vario Dual-Head / Dual-Link (Serie 482)
Zwei Monitore oder eine hochauflösende Anzeige über eine Strecke.
Wenn ein Operator zwei DVI-Monitore betreibt oder eine besonders hochauflösende Einzelanzeige benötigt, bringt der 482er beides über eine einzige Verbindung an den Arbeitsplatz. controlrooms plant ihn für anspruchsvolle Sichtkonzepte — etwa wenn Lagebild und Detailansicht parallel laufen oder eine großformatige Darstellung in voller Auflösung gefordert ist.
- Serie: 482 (Dual-Head / Dual-Link)
- Signal: DVI-D über DMS-59
- Max. Auflösung: Dual-Head 2×1920×1200 @ 60 Hz · Dual-Link 2560×2048 @ 60 Hz / 4096×2160 @ 30 Hz
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 1.000 m
- Optionen: USB 2.0; Audio analog/digital; RS232/RS422; PS/2; Redundanz; Load-Sharing-Netzteile
HDMI

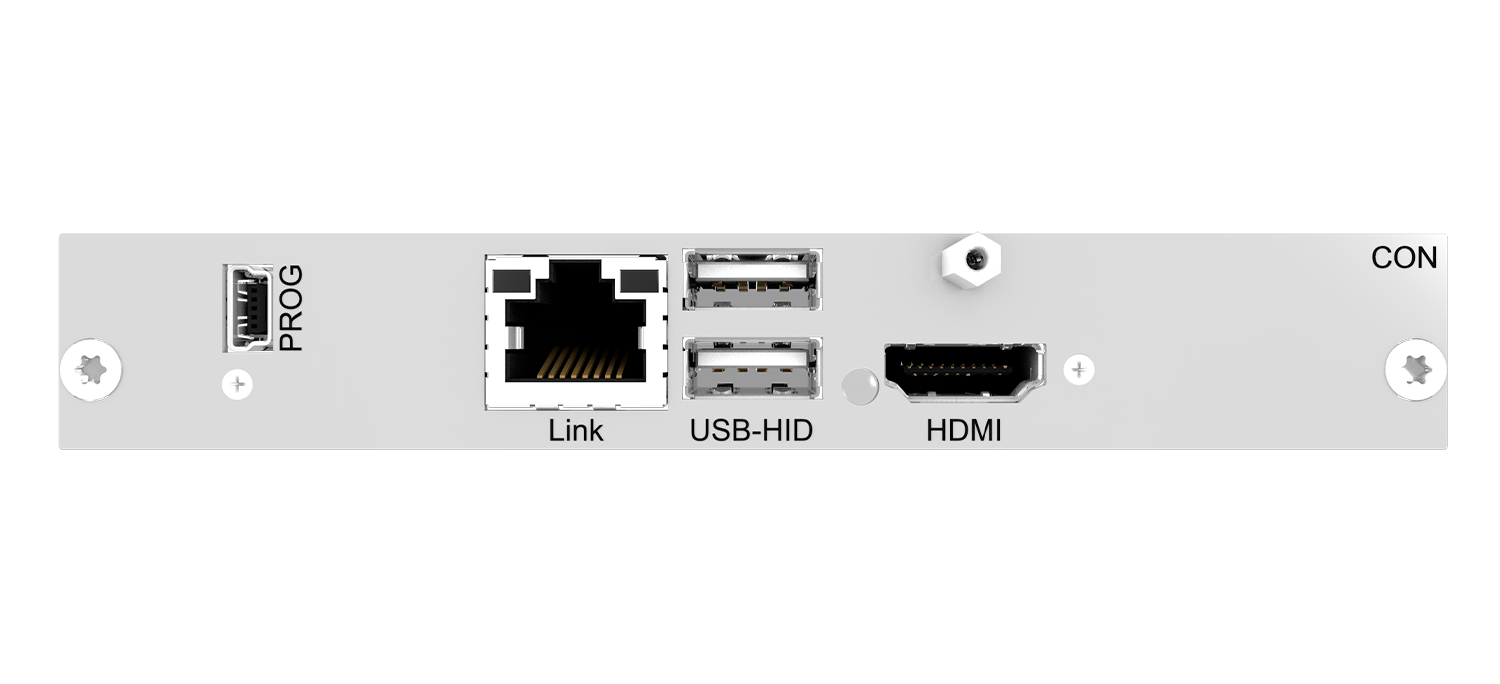

Draco vario HDMI-Extender (Serie 481)
HDMI inklusive eingebettetem Audio über große Distanzen.
Der 481er überträgt HDMI-Bild samt eingebettetem Ton verlustfrei zum abgesetzten Arbeitsplatz — inklusive Tastatur, Maus, Lautsprecher und Peripherie. controlrooms setzt ihn ein, wo HDMI-Quellen ohne Qualitätsverlust in den Kontrollraum gebracht werden, ohne dass empfindliche Rechner im Operator-Bereich stehen müssen.
- Serie: 481 (Draco vario HDMI)
- Signal: HDMI mit eingebettetem Audio (analog, AES/EBU, S/PDIF, Dolby/DTS/PCM)
- Max. Auflösung: 1920×1200 @ 60 Hz (True Color)
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 1.000 m
- Optionen: USB-HID; USB 2.0 (50/480 Mbit/s); RS232/RS422; bidirektionales Audio; Redundanz
Draco vario ultra HDMI 4K30 (Serie 491)
4K-Bild über Cat-X und Glasfaser — mit verlustfreiem Codec.
Wo 4K-Auflösung bei 30 Hz gefordert ist, liefert der 491er die nötige Bandbreite über Standardverkabelung. Der eingesetzte Fraunhofer-Lici®-Codec arbeitet visuell verlustfrei; auch 3D-Formate werden unterstützt. controlrooms nutzt ihn für detailreiche Visualisierungen, bei denen jedes Pixel zählt.
- Serie: 491 (Draco vario ultra HDMI 4K30)
- Signal: HDMI 1.4
- Max. Auflösung: 4K @ 30 Hz · 2K @ 60 Hz (True Color)
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 400 m
- Optionen: USB 2.0 HID; eingebettetes + optionales Audio; RS232/RS422; Redundanz

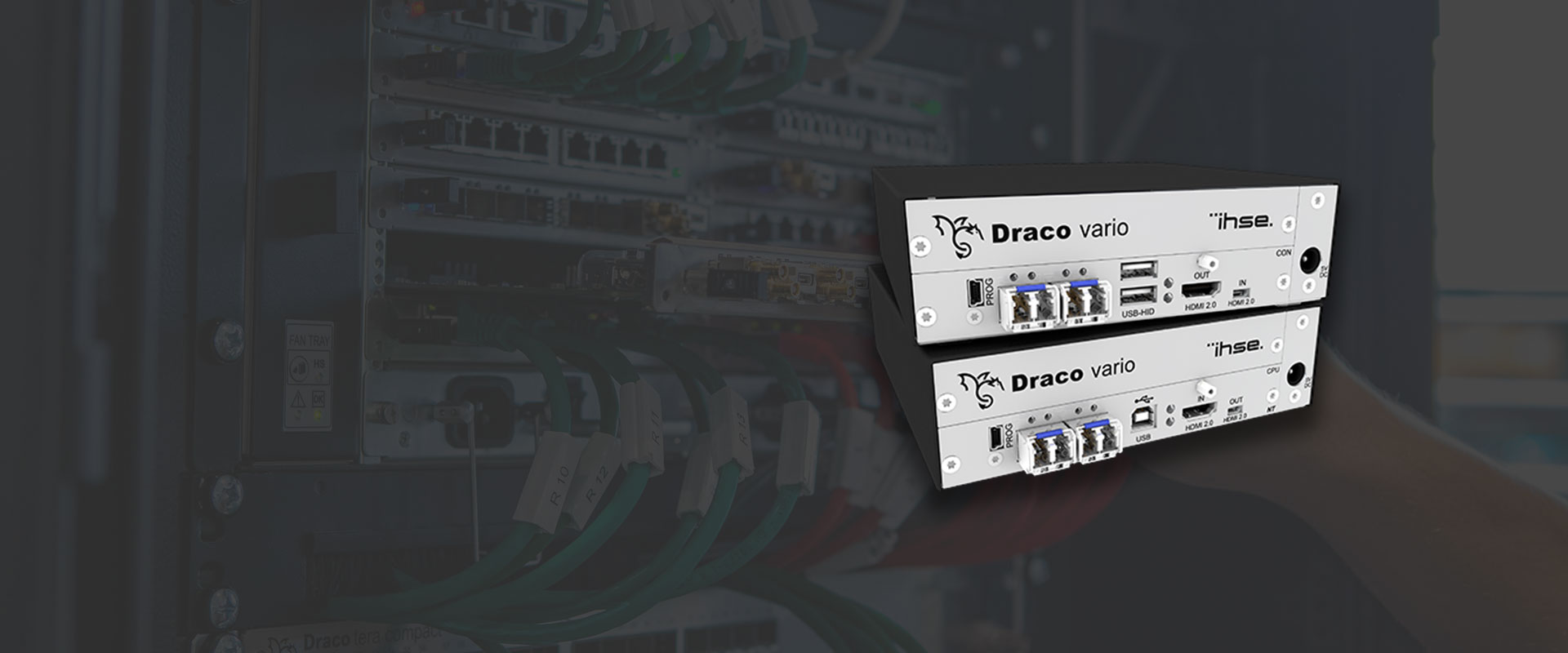

Draco vario ultra HDMI 2.0 (Serie 495)
4K bei 60 Hz mit HDCP — für moderne, kopiergeschützte Quellen.
Die HDMI-2.0-Variante bringt 4K DCI bei vollen 60 Hz und unterstützt HDCP — wichtig, sobald geschützte Inhalte im Spiel sind. controlrooms plant sie für hochauflösende Arbeitsplätze, bei denen flüssige Bewegtbilddarstellung und Kompatibilität mit aktuellen Quellen gefordert sind.
- Serie: 495 (Draco vario ultra HDMI 2.0)
- Signal: HDMI 2.0 mit HDCP
- Max. Auflösung: 4096×2160 (4K DCI) @ 60 Hz (10-bit 4:2:2 / 8-bit 4:4:4)
- Reichweite: Cat-X XV 100 m · Single-Mode-LWL bis 5.000 m
- Optionen: USB 2.0; Audio analog/digital/symmetrisch; RS232/RS422; PS/2; lokaler Micro-HDMI-Ausgang
DisplayPort
Draco vario DisplayPort 1.1 (Serie 483)
Volldigitale DisplayPort-Übertragung über eine einzige Leitung.
Der 483er verlängert DisplayPort-Quellen verlustarm zum Arbeitsplatz — Single-Head in 4K bei 30 Hz oder zwei Monitore in Full HD. controlrooms setzt ihn ein, wo digitale Quellen ohne Adapterketten und mit reduziertem Verkabelungsaufwand abgesetzt werden sollen.
- Serie: 483 (Draco vario DisplayPort 1.1)
- Signal: DisplayPort 1.1 (Mini-DP)
- Max. Auflösung: Single-Head 4096×2160 @ 30 Hz · Dual-Head 2×1920×1200 @ 60 Hz
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 1.000 m
- Optionen: USB-HID; USB 2.0; Audio analog/digital; RS232/RS422; Redundanz; Draco-tera-fähig
Draco vario ultra DisplayPort 1.1 (Serie 493)
Dual-Head-DisplayPort mit verlustfreier, latenzarmer Kompression.
Die ultra-Ausführung adressiert Mehrmonitor-Arbeitsplätze mit hohem Qualitätsanspruch und niedriger Latenz. controlrooms plant sie für Operator-Stationen, an denen mehrere DisplayPort-Anzeigen zuverlässig und ruckelfrei laufen müssen.
- Serie: 493 (Draco vario ultra DisplayPort 1.1)
- Signal: DisplayPort 1.1 (Mini-DP)
- Max. Auflösung: Single-Head 4096×2160 @ 30 Hz · Dual-Head 2×1920×1200 @ 60 Hz
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 1.000 m
- Optionen: USB 2.0 HID; Audio analog/digital; RS232/RS422; Redundanz; Draco-tera-fähig

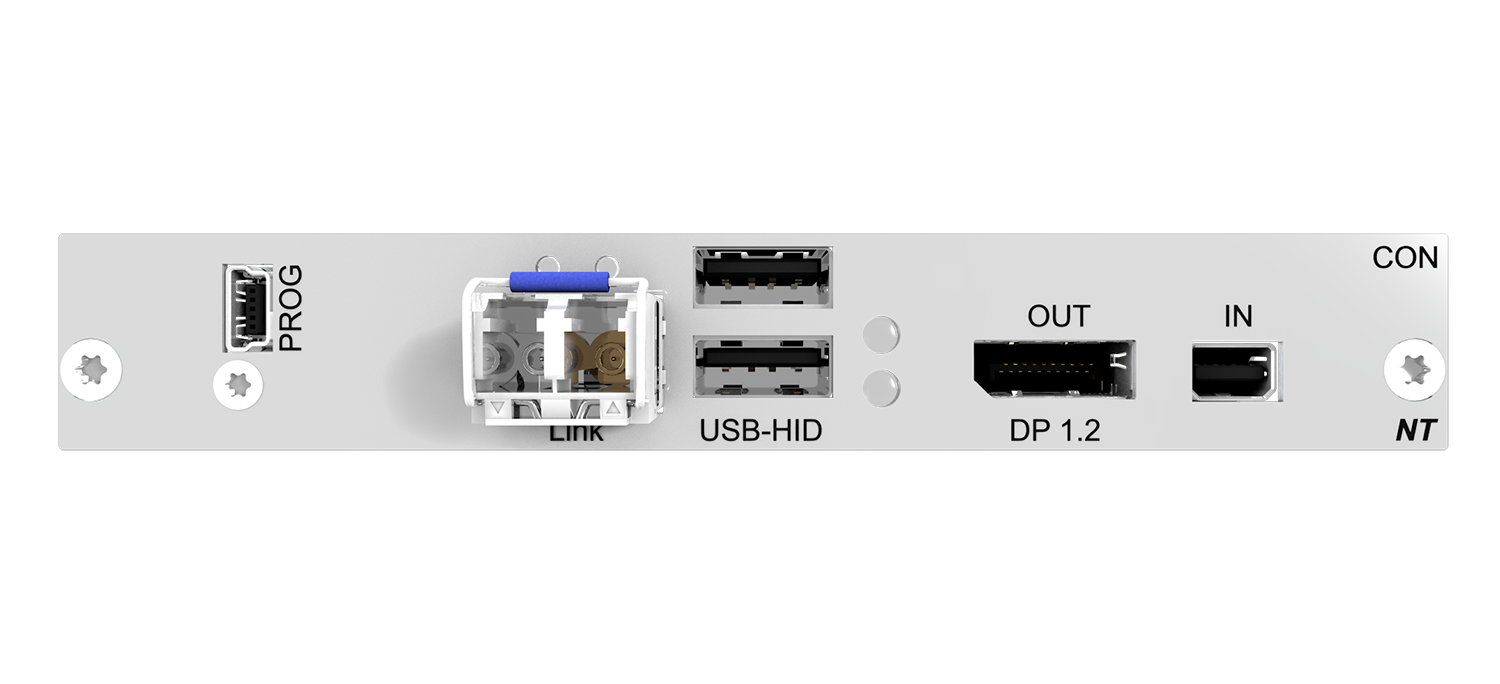

Draco vario ultra DisplayPort 1.2 / MST (Serie 490)
Hohe Auflösungen und Multi-Monitor über MST.
Mit DisplayPort 1.2 und Multi-Stream-Transport bringt der 490er sehr hohe Auflösungen und Mehrmonitor-Setups an den Arbeitsplatz — bei 10-bit-Farbtiefe und verlustfreier Übertragung. controlrooms nutzt ihn für farbkritische, großflächige Visualisierungen mit höchstem Detailanspruch.
- Serie: 490 (Draco vario ultra DisplayPort 1.2)
- Signal: DisplayPort 1.2, MST
- Max. Auflösung: 5120×2160 @ 50 Hz · 5120×1080/1440 @ 60 Hz · 10-bit 4:4:4
- Reichweite: Cat-X bis 100 m · Single-Mode-LWL (XV) bis 5.000 m
- Optionen: USB-HID; PCM-Audio bis 192 kHz; RS232/RS422; Audio analog/digital; Redundanz
XS-Serie (kompakt, mit JPEG-XS-Codec)

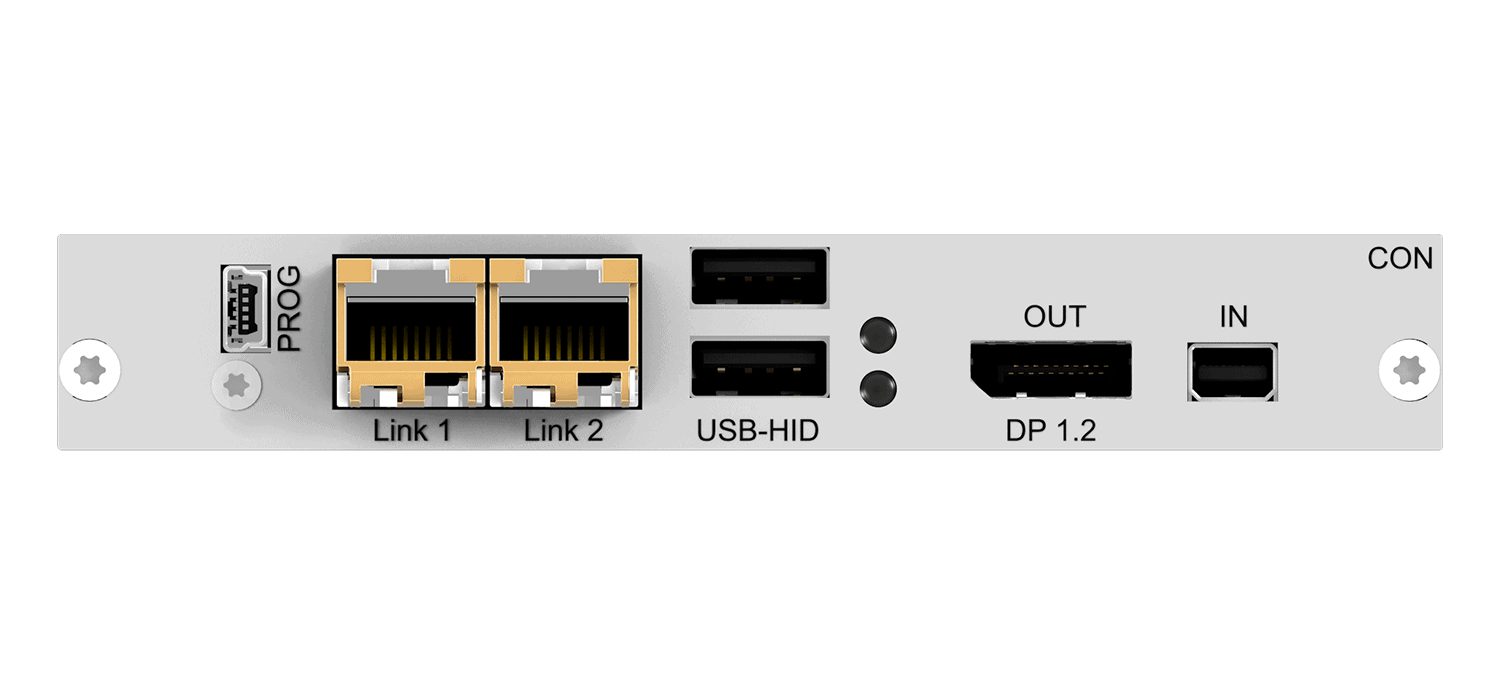

Draco vario XS DisplayPort 1.2 (Serie 490-XS)
Hochauflösendes KVM über 1G-Netzwerk — ohne dedizierte Glasfaser-Infrastruktur.
Die XS-Serie nutzt den JPEG-XS-Codec und überträgt volldigitale, hochauflösende Videosignale über standardmäßige 1G-Netzwerkbandbreite. Das spart Infrastruktur und Bauraum. controlrooms empfiehlt sie, wenn moderne Netzwerk-Verkabelung bereits vorhanden ist und kompakte, leistungsfähige Arbeitsplätze gefragt sind.
- Serie: 490-XS (JPEG XS)
- Signal: DisplayPort 1.2
- Max. Auflösung: 5120×2160 @ 50 Hz · 4096×2160 @ 60 Hz · 3840×2160 @ 60 Hz
- Reichweite: Cat-X 100 m · Single-Mode-LWL (1G/3G) bis 10.000 m
- Optionen: USB 2.0 HID; Stereo-LPCM 16–24 bit bis 192 kHz; 1G-Netzwerk

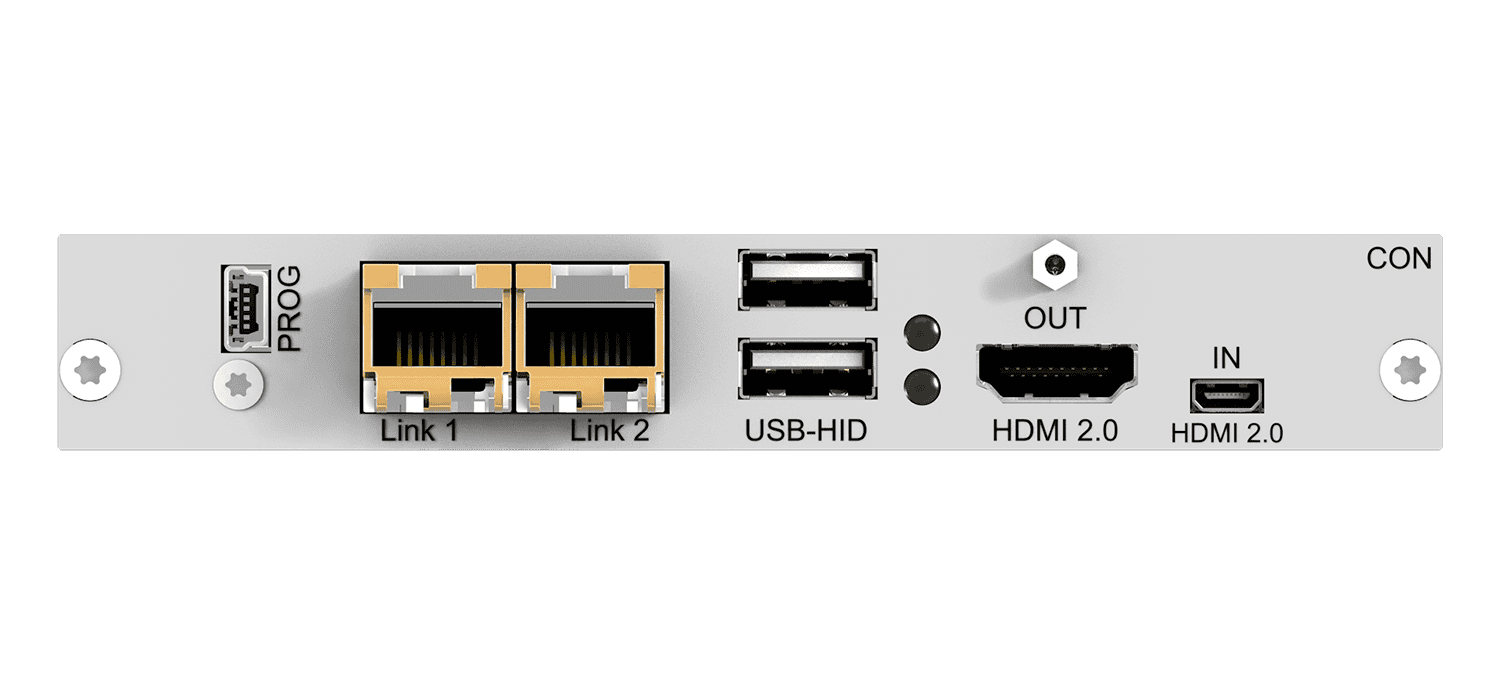

Draco vario XS HDMI 2.0 (Serie 495-XS)
5K/4K HDMI über 1G-Ethernet — kompakt und infrastruktur-schonend.
Die HDMI-2.0-Ausführung der XS-Serie bringt 5K/4K bei 60 Hz und sogar 1080p bei 240 Hz über vorhandene 1G-Netzwerke. controlrooms setzt sie ein, wo hohe Bildraten und Auflösungen ohne separate Glasfaserstrecke realisiert werden sollen.
- Serie: 495-XS (JPEG XS)
- Signal: HDMI 2.0
- Max. Auflösung: 4096×2160 @ 60 Hz · 3840×2160 @ 60 Hz · 1920×1080 @ 240 Hz
- Reichweite: Cat-X 100 m · Single-Mode-LWL (1G/3G) bis 10.000 m
- Optionen: USB 2.0 HID; PCM-Audio bis 96 kHz; optional RS232/RS422, Digital-Audio
Draco XStreme DisplayPort
Die neue Extender-Generation mit JPEG XS — bis 8K, HDR10.
XStreme ist IHSEs jüngste Extender-Generation: integrierter JPEG-XS-Codec, verlustfreie Bildkompression, HDR10 und bis zu 8 Audiokanäle. Über Glasfaser sind 4K bei 60 Hz (1 Gbit/s) bzw. 8K bei 30 Hz (3 Gbit/s) ohne Frame-Drops möglich. controlrooms positioniert XStreme für zukunftssichere, höchstauflösende Visualisierungsumgebungen.
- Serie: Draco XStreme (JPEG XS)
- Signal: 2× Mini-DisplayPort, USB-C-Service
- Max. Auflösung: 4096×2160 @ 60 Hz · 8192×4320 @ 30 Hz (in Entwicklung) · HDR10
- Reichweite: Single-Mode-LWL bis 10.000 m · Multi-Mode (OM3/4) bis 800 m
- Optionen: USB-HID; 8-Kanal-Digital-Audio bis 96 kHz
SDI
Draco vario SDI-Extender (Serie 486)
Brücke zwischen SDI-Video und digitaler KVM-Welt.
Der 486er kombiniert und wandelt zwischen SDI-Video und digitalen Videosignalen — relevant überall dort, wo Broadcast-, Kamera- oder Medientechnik in eine KVM-Infrastruktur eingebunden werden soll. controlrooms nutzt ihn an Schnittstellen zwischen Medien- und Leitstellentechnik, etwa in Studios, Übertragungsumgebungen oder Race Control.
- Serie: 486 · L486 (CPU) / R486 (CON)
- Signal: SDI (HD, 3GA, 3GB), Micro-BNC
- Max. Auflösung: 1920×1080 @ 60 Hz (10-bit SDI 4:2:2 / 8-bit KVM 4:4:4)
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode bis 1.000 m
- Optionen: 2-Kanal-SDI-Audio (embedded/de-embedded); transparentes USB über Add-on; Redundanz
Secure / zertifiziert

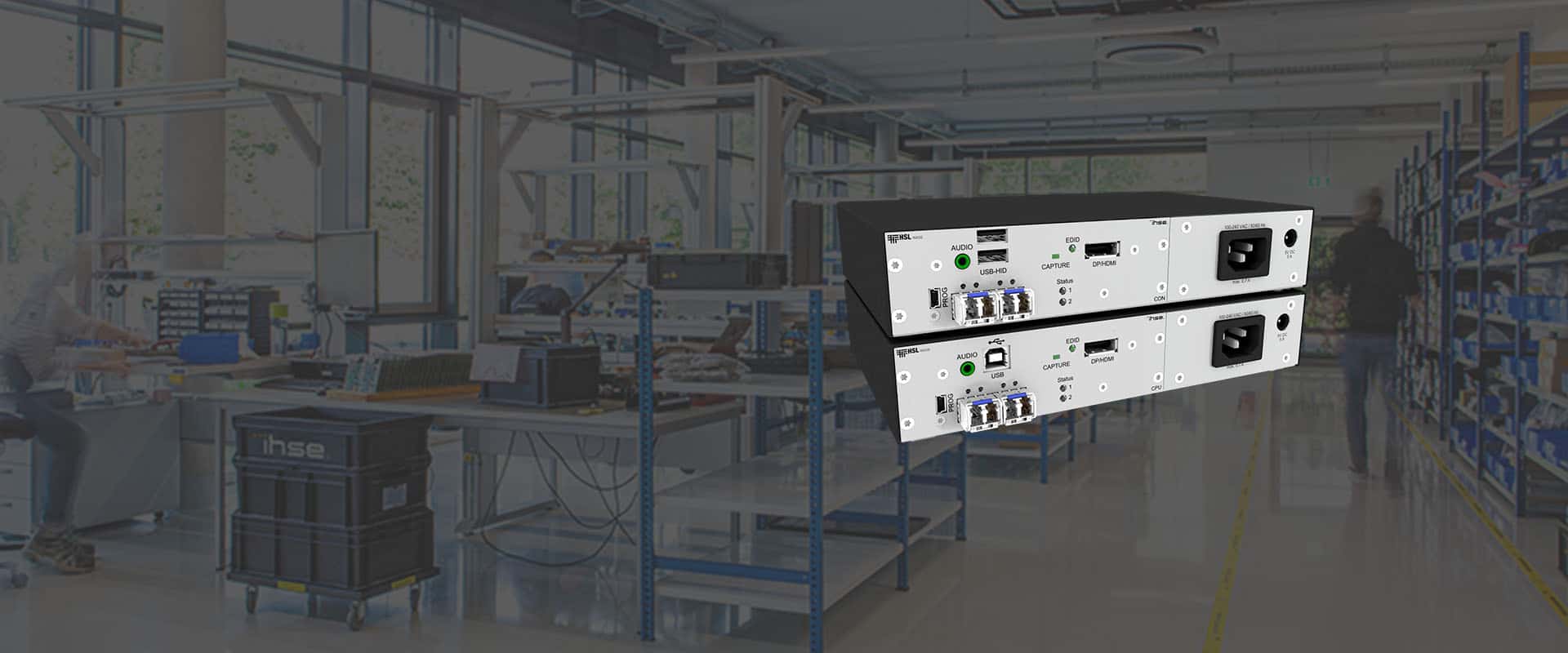

Draco vario KVMA Isolated Secure Extender (Serie 487 / 497)
KVM-Verlängerung für sicherheitskritische, getrennte Domänen — CC EAL4+.
Der KVMA Secure Extender ist für Umgebungen entwickelt, in denen klassifizierte und nicht klassifizierte Bereiche strikt getrennt bleiben müssen. Signal-Isolation auf CPU- und CON-Seite, Anti-Tampering und die Common-Criteria-Zertifizierung EAL4+ verhindern Datenabfluss in gemischt-sicheren Szenarien. controlrooms plant ihn dort, wo Diskretion und Domänentrennung Pflicht sind — bei Behörden, Sicherheits- und Verteidigungseinrichtungen. (Details zu Einsatz und Architektur stimmen wir vertraulich mit dem Betreiber ab.)
- Serie: 487 / 497
- Signal: DP/HDMI-Combo
- Max. Auflösung: 487: 1920×1200 @ 60 Hz · 497: bis 4K @ 30 Hz
- Reichweite: Cat-X 140 m · Single-Mode-LWL bis 10.000 m · Multi-Mode 400–1.000 m
- Sicherheit: CC EAL4+, Signal-Isolation (CPU+CON), Anti-Tampering, Domänentrennung
- Optionen: Redundante Datenverbindungen; Draco-tera-fähig
KVM-Extender trennen Arbeitsplatz und Rechnertechnik räumlich. Das verbessert Sicherheit, Akustik, Wartbarkeit und Klimaführung im Kontrollraum. Entscheidend ist, dass Extender nicht nur technisch funktionieren, sondern zur Arbeitsweise der Operator passen: Umschaltung, Latenz, Auflösung, Redundanz und Zugriffskonzepte müssen im 24/7-Betrieb sauber zusammenspielen.
Häufige Fragen zu KVM-Extender von IHSE
Was macht ein KVM-Extender?
Ein KVM-Extender überträgt Tastatur, Maus, Video und weitere Signale zwischen Arbeitsplatz und entfernt platzierter Rechnertechnik.
Warum werden Rechner aus dem Kontrollraum ausgelagert?
Ausgelagerte Rechner reduzieren Lärm, Wärme und Wartungsaufwand im Operatorbereich und erhöhen die physische Sicherheit.
Welche Kriterien sind bei KVM-Extendern entscheidend?
Auflösung, Latenz, Ausfallsicherheit, Redundanz, Bedienkomfort und Kompatibilität zur bestehenden Systemlandschaft.
Unterstützt controlrooms bei Migrationen?
Ja. Bestehende Systeme können schrittweise in eine moderne KVM-Architektur überführt werden.
